ウインチロボ 概観

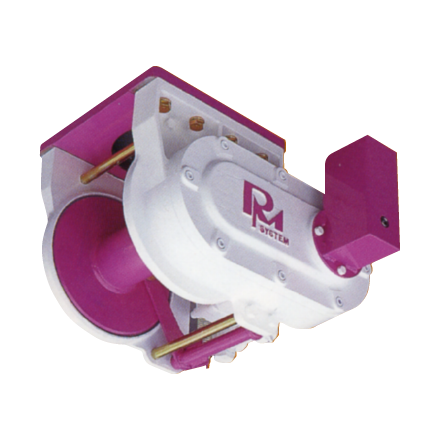

ウインチロボ MSE-HWシリーズ

ウインチロボは、ブーム取付型の為、運転席よりワイヤーの巻き取り状況が常時確認できるので、乱巻や誤作動が事前に防止できる為に事故や故障の防止になって非常に使いやすい設計です。工夫次第で様々な活用方法が考えられます。

コンパクト設計&メンテナンスが簡単

全てのメーカーのショベルブームに装着可能。装着場所を最小限におさえた為、様々な機器への装着の可能性を拡げました。又、油圧式なのでメンテナンスが非常に簡単です。

インナードラム構造の採用

ワイヤー乱巻防止の為に押さえローラーを装着すると共に、ドラム脇への巻き込み防止の為のインナードラム構造を採用しました。ウィンチ駆動はクラッチのON/OFFでフリーに切り替えられ、手動にて引き出す事が出来ます。(クラッチのON/OFFは運転席のスイッチで行います)

誘導(友引)ワイヤー巻取り用サブドラム(オプション)

現場からの要望(使い勝手)を考慮して、誘導(友引)ワイヤー巻取り用サブドラムをオプション設定。(本体までの油圧配管を利用して、電磁弁にて切り替えて使用する為、特別な配管不要)

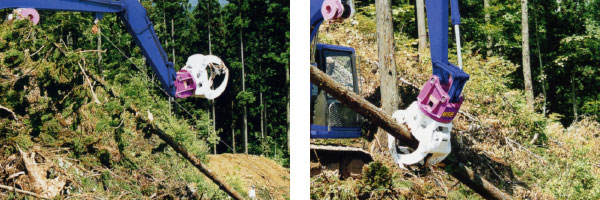

ウインチロボ 写真

スペックSPEC

MSE-HW23ACB MSE-HW45ACB MSE-HW58ACB
ベースマシン 6t~9t 10t~15t 10t~20t
標準引張り能力 19.6 kN 29.4 kN 36 kN
最大引張り能力 29.4 kN 44.1 kN 58 kN
ウインチ使用流量 75L / min 75L / min 115L / min
巻上げ速度 0~80m /min 0~50m /min 0~75m /min
ワイヤーロープ
巻取り長さ
φ10 x 70m
(鋼芯入り)
φ10 x 70m(鋼芯入り)
φ12 x 50m
φ10 x 70m(鋼芯入り)
φ12 x 50m
ウインチ設定圧力 20.6 MPa 20.6 MPa 20.6 MPa
質量(ベース含む) 125kg 126kg 137kg
